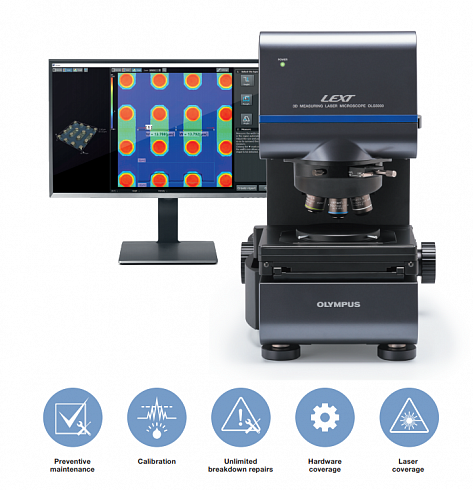

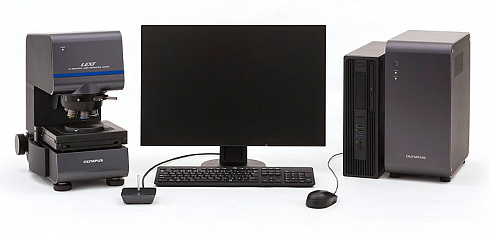

Конфокальный лазерный микроскоп Olympus LEXT ОLS5000 Evident прецизионно замеряет форму, неровности и шероховатость поверхности в домикронном диапазоне. Съемка и измерения, в 4 раза экспресснее, чем предшествующая модификация, существенно увеличивает производительность. С ним очень просто проводить дистанционный неразрушающий контроль, 3D-визуализацию и измерения.
Четкое изображение высокого разрешения
Система предоставляет высокую точность данных, обеспечивающих качество и возможность технологического контроля, благодаря возможности выполнять точные трехмерные измерения.
Четкое изображение высокого разрешения
Система предоставляет высокую точность данных, обеспечивающих качество и возможность технологического контроля, благодаря возможности выполнять точные трехмерные измерения.
Превосходное боковое разрешение

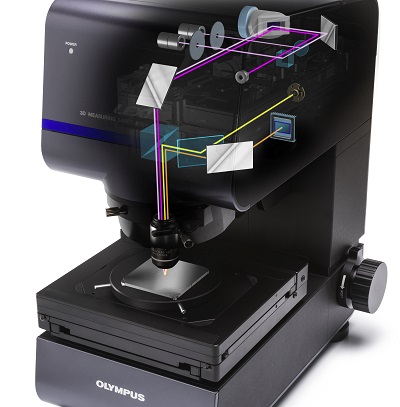

405 – ти нано метровый фиолетовый лазер в купе со специальными светосильными объективами, позволяют фиксировать мелкие узоры и дефекты, которые обычные оптические микроскопы, интерферометры белого света или микроскопы на основе красного лазера не могут обнаружить.
Высокая точность на всей дистанции
Объективы LEXT с высокой точностью выполняют измерения на периферийных зонах.
Технология сканирования 4K
Метод 4K сканирования поддерживает разрешение 4 096 пикселей. Конфокальный лазерный сканирующий микроскоп olympus LEXT OLS5000 способен определять вертикальные изменения поверхности, а также небольшие приращения, без необходимости коррекции изображения.
Определение пространственных параметров
В связи с тем что, обычно лазерные микроскопы используют элементарные методы при обработке (например, для устранения шума используется сглаживание) вместе с дефектами изображения могут быть удалены важные детали изображения.
Конфокальный лазерный микроскоп LEXT OLS5000 использует алгоритм Olympus Smart Judge для достоверной информации в режиме автопилота, таким образом, облегчая получения точных результатов без потерь данных.
Легкость в работе
Нет необходимости углубляться в тонкую настройку системы, она имеет в себе функцию автоматического сбора данных. Для получения высокоточных результатов ненужно обладать специальными навыками.
Рациональное использование времени
Любая последовательность операций или процедур может быть сохранена в формате шаблона для дальнейшего использования. Использование шаблона для другого набора данных сократит временные затраты но не уменьшит точность измерений.

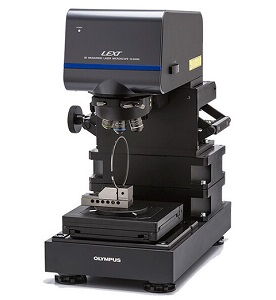

Максимальная высота образца до 210 мм
OLS5000 способен вместить образцы величиной до 210 мм, объектив с большим фокусным расстоянием позволит исследовать вогнутые поверхности на глубину до 25 мм. Работа с системой сводит к простому действию – установке образца на предметный столик.
| Общий коэффициент увеличения | 54x - 17280x |
| Поле обзора | 16 мкм - 5120 мкм |
| Принцип измерения |
Оптическая система: Лазер: Фотоумножитель (2-канальный) Цвет: Цветная камера с КМОП-матрицей |
| Измерение высоты |
Разрешение экрана: 0,5 нм Динамический диапазон: 16 бит Воспроизводимость σn-1: 5X：0,45 мкм, 10X：0,1 мкм, 20X : 0,03 мкм, 50X : 0,012 мкм, 100X : 0,012 мкм Погрешность: 0,15+L/100 мкм (L: измеряемая длина [мкм]) Погрешность для сшитого изображения: 10X：5,0+L/100 мкм, 20X или больше : 1,0+L/100 мкм (L: длина сшивки [мкм]) Помехи при измерении (Sq): 1 нм |
| Измерение ширины |
Разрешение экрана: 1 нм Воспроизводимость 3σn-1: 5X : 0,4 мкм, 10X : 0,2 мкм, 20x : 0,05 мкм, 50X : 0,04 мкм, 100X : 0,02 мкм Погрешность: Значение измерения +/- 1,5 % Погрешность для сшитого изображения |
| Максимальное количество точек измерения в одном измерении | 4096 x 4096 пикселей |
| Максимальное количество точек измерения | 36 мегапикселей |
| Источник лазерного излучения |
Длина волны: 405 нм Максимальная выходная мощность: 0,95 мВт Класс лазера: Класс 2 (IEC60825-1:2007, IEC60825-1:2014) |
| Источник цветного света | Белый светодиод |
